一、DC-DC芯片增长同步整流

，减幼电源体积及沉量：



同步整流是选取通态电阻极低的功率MOSFET

，来取代整流二极管以降低整流损耗的一项新技术。MOS管的开明损耗会大大降低

，同样功率的电源MOSFET通常选取PCB散热即可

，而用二极管整流必要选取散热片。

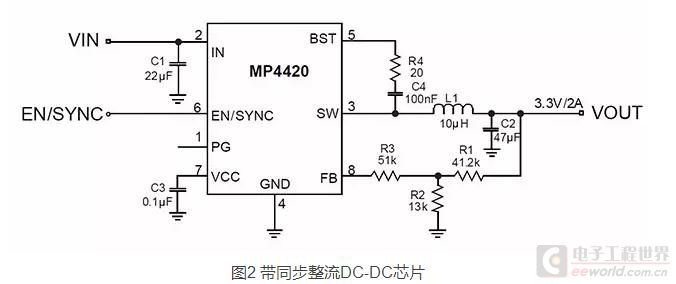

下面介绍一个比力单一的Buck电路选取同步整流芯片技术的DC-DC芯片MP4420。

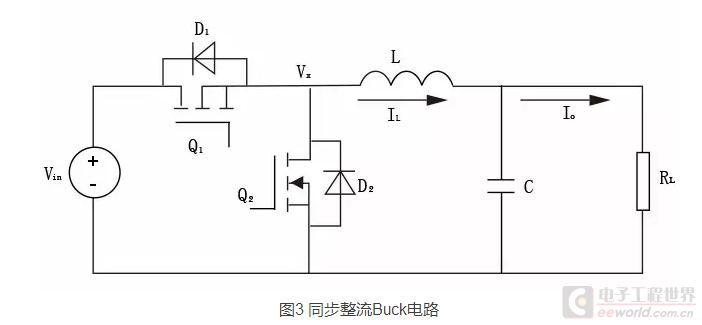

MP4420这个芯片内部集成了图3中的Q1、Q2两颗MOSFET

，并且选取SOT23-8封装。只必要在芯片表围加上一个电感及电容即可实现DC-DC转换职能

，从而达到节俭产品体积的主张。







二、AC-DC电源选取原边反馈

，节俭部吩祺件：

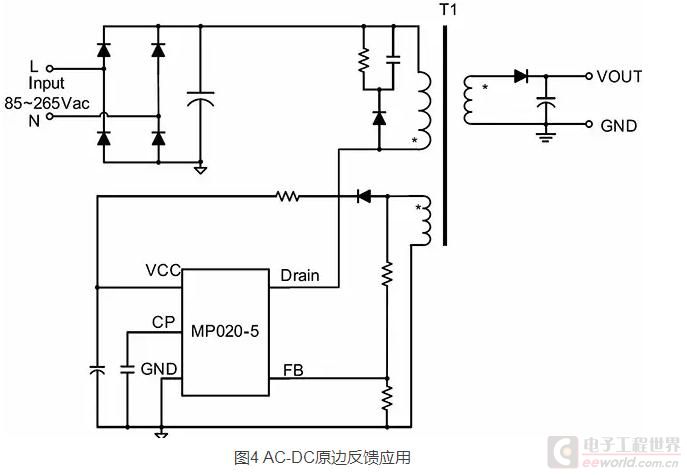

原边反。PSR）的AC-DC节造技术是最近10年间发展起来的新型AC-DC节造技术

，与传统的副边反馈的光耦加TL431的结构相比

，其最大的优势在于省去了这两个芯片以及与之共同工作的一组元器件

，这样就节俭了系统板上的空间

，在保障靠得住性的基础上还降低了电路成本。



MPS目前有5~15W的一系列的原边反馈节造芯片规划

，MP020是集成700V MOSFET的恒压恒流(CV/CC) 开关芯片

，能轻松实现高精度的稳压和恒流输出。



三、幼型化电源？槔

，缩幼产品体积：

电源？槟芄恢苯犹霸谟≡斓缏钒迳

，同时由于选取灌胶？樯杓

，？椴吩谔寤⑸⑷取⒖康米⌒苑矫娑己苡杏攀。AC-DC电源往往必要满足一些安全距离

，导致AC-DC部门电路面积较大

，AC-DC电源？橛捎谘∪」嘟悍庾

，能够大大减幼各元器件及布线之间的距离

，能够大大提高电源的功率密度。
